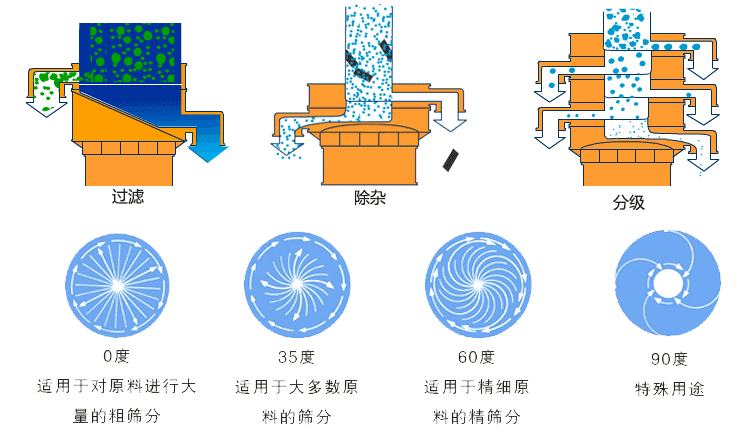

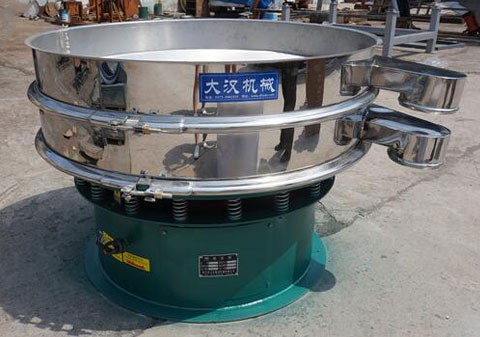

旋振篩是三次元振動篩的簡稱是一種高精度細粉篩分機械，工作原理是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡，由于其振動運轉原理很多企業也稱之為“三次元旋振篩分過濾機”。
根據外形結構被部分客戶稱呼為圓形篩，從材質上分標準型旋振篩和普通型旋振篩的，標準型的與物料接觸部分為304不銹鋼材質，底座為碳鋼材質，普通型的通體為普碳鋼材質。三次元旋振篩型號是從φ400-φ1800mm直徑，三次元旋振篩價格根據材質和直徑大小、層數價格不同。

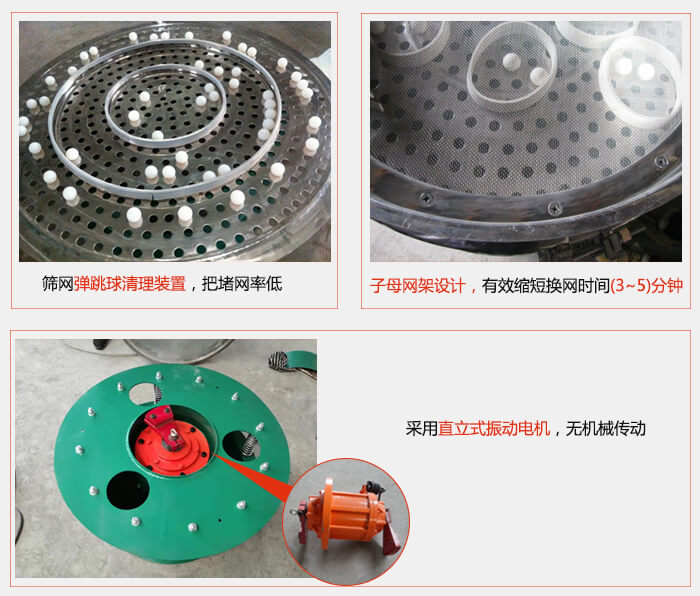

"大漢"DH系列旋振篩產品，經客戶多年使用，獲得大量的一線反饋建議，在自有成熟的篩機制造技術基礎上，大漢機械工程師以滿足客戶需求為標準，多次技術改進，篩分效果更加優越，采用"通用"新型動力激振器，三維動力更加突出，適用范圍更加廣泛，大漢機械公司可根據客戶需求設計特殊型號，無論物料是干是濕、是精細是粗糙、是比重大還是比重輕，0-400目都可以篩選，不管是液態的還是漿狀的，0-600目都可以過濾。"大漢"旋振篩系列產品同時配備專門的篩網清理裝置，不堵網，過網率和處理精度得以有效提高。"大漢"具備特殊型號制造的能力，這讓顧客對"大漢"有更多的選擇。
"大漢"三次元旋振篩是一種常見的篩分設備，具有以下特點：

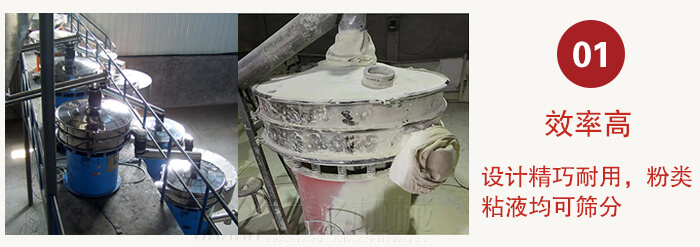

1、效率高、設計精巧耐用，精類、粘液均可篩分。

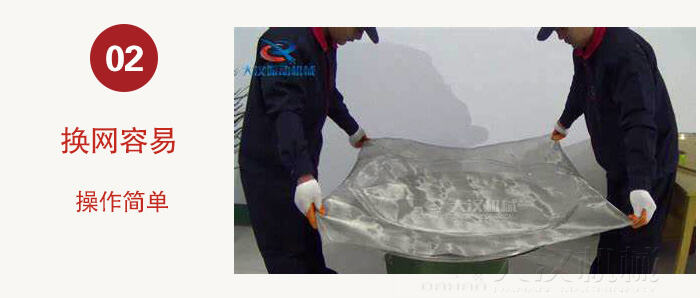

2、換網容易、操作簡單、清洗方便，體積小，節省空間、移動方便。

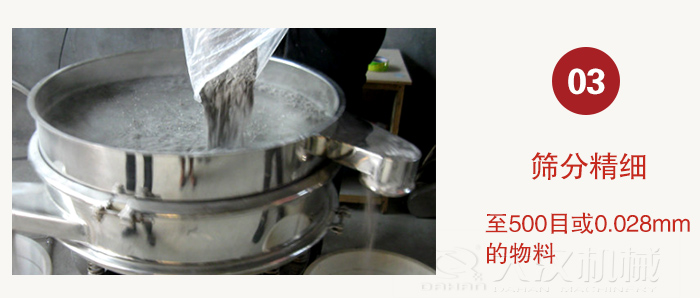

3、網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。
4、雜質粗料自動排出，可以連接作業，篩網可以達到五層。

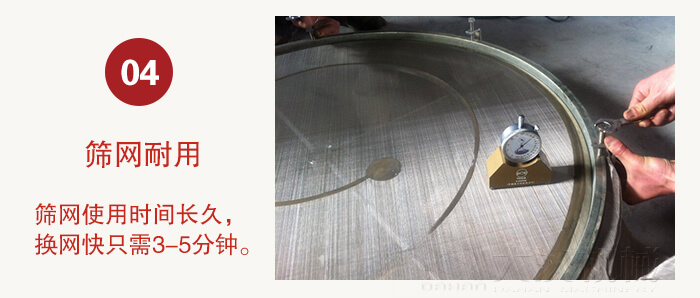

5、獨特網架設計，篩網使用時間長久，換網快，只需3-5分鐘。
三次元旋振篩在以下行業中具有高效、精準的篩分效果，能夠滿足不同顆粒物料的篩分需求，得到廣泛應用：
| 物料 | 工作方式 | 網篩 (目/寸) |
處理量 (公斤/小時) |
| 奶粉 | 干式 | 16.2 | 2000 |
| 砂糖 | 4.2 | 5000 | |
| 中藥 農藥 | 80 100 150 | 1400 | |
| 電玉粉 樹脂DV | 40 60 80 | 1000 | |
| 研磨粉料 | 40 60 250 | 1200 | |
| 顏料粉末 | 20 | 4000 | |
| 鐵粉 | 60 80 120 | 2500 | |
| 銅粉 | 80 | 2000 | |
| 石銅粉 | 40 65 200 | 2000 | |
| 鋁銀粉 | 100 1500 200 | 1500 | |
| 淀粉 | 40 60 | 1200 | |
| 稀有金屬粉 | 100 | 1200 | |
| 活性炭 | 120 | 1000 | |
| 涂料 | 濕式 | 20 | 7500 |
| 陷次漿 | 150 | 6000 | |
| 食品加工廢水 | 150 | 3500 | |
| 造紙白土泥漿 | 8 | 3500 | |
| 棕糖除甘蔗纖維 | 150 | 6000 | |
| 鑄造型砂 | 干式 | 8 | 10000 |
化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。
食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。
金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理：廢油、廢水、染整廢水、助劑、活性碳等。
三次元旋振篩工作原理基于振動力的作用。它由電機驅動激振器產生激振力，激振力通過篩箱傳遞給篩網。篩網在激振力的作用下產生高頻振動，使物料在篩面上進行篩分。
具體工作原理如下：電機驅動激振器產生激振力，激振力通過激振器傳遞給篩箱。篩箱內裝有多層篩網，物料從進料口進入篩箱，受到激振力的作用下，物料在篩面上進行快速運動。較小的顆粒通過篩網的孔隙落入下方的出料口，而較大的顆粒則無法通過篩網而被保留在篩面上。

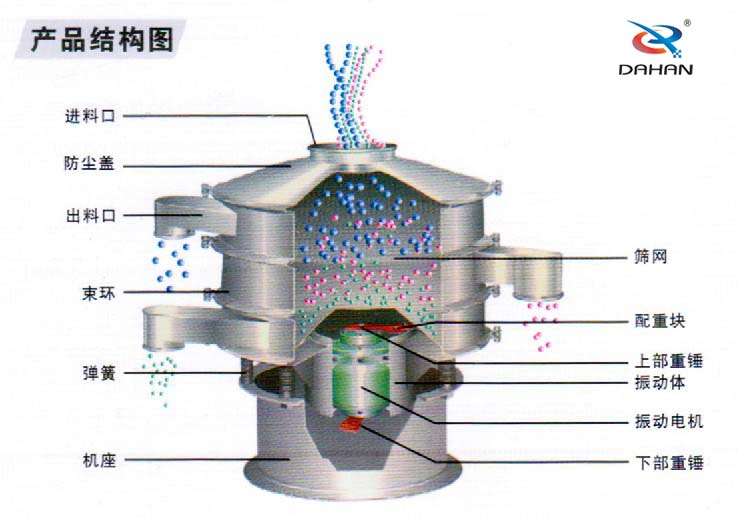

三次元旋振篩通常由以下主要部件組成：
機體：包括上部和下部，整個設備的主體結構，支撐和固定其他部件。
篩體：篩體通常為圓筒形狀，內部設置有多層篩網，用于篩分顆粒物料。
振動裝置：通過振動電機或振動器產生振動力，使篩體產生三次元振動，幫助物料在篩網上均勻分布。
篩網：篩網通常由不同細度的網孔組成，用于分離不同粒度的物料，可根據需要更換不同規格的篩網。
進料口：用于將待篩分的物料引入篩體內部。
出料口：篩分后的物料通過出料口排出，分為粗料口和細料口，將不同粒度的物料分別收集。
支撐結構：用于支撐和固定篩體、振動裝置等部件，確保設備穩定運行。
底座：設備的底部支撐結構，保證整體穩定性。

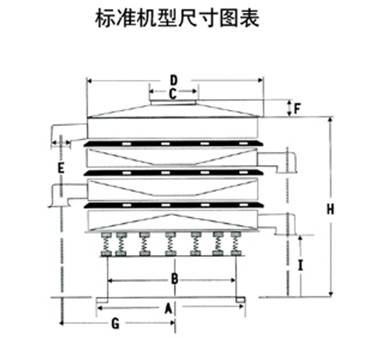

| 型 號 | DH-600 | DH-800 | DH-1000 | DH-1200 | DH-1500 | DH-1800 | DH-2000 |
| 直徑mm | Φ600 | Φ800 | Φ1000 | Φ1200 | Φ1500 | Φ1800 | Φ2000 |
| 篩網面積m | 0.24 | 0.45 | 0.67 | 1.0 | 1.6 | 2.43 | 3.01 |
| 篩網規格（目） | 2-500 | ||||||
| 進料粒度mm | <Φ10 | <Φ15 | <Φ20 | <Φ30 | |||
| 振次rpm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| 有效篩面直mm | Φ560 | Φ760 | Φ930 | Φ1130 | Φ1430 | Φ1760 | Φ1960 |
| 層數 | 1-5 | ||||||
| 功率Kw | 0.25 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 |

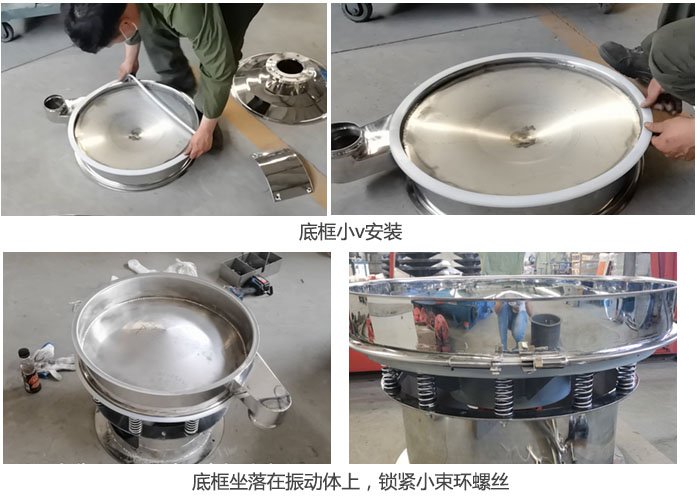

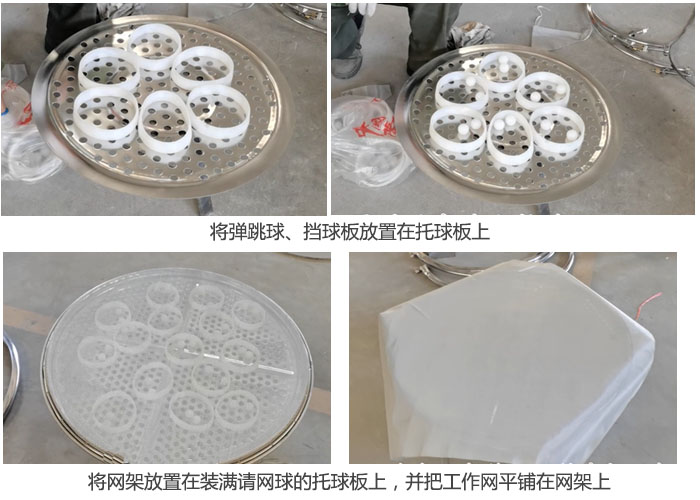

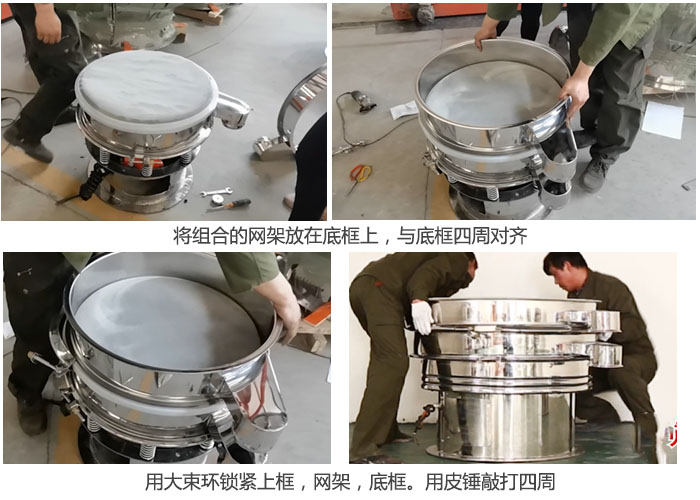

旋振篩換網方法圖解
